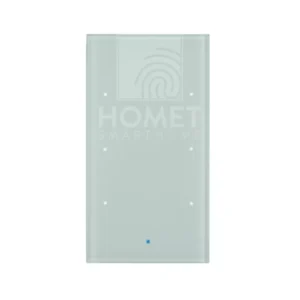

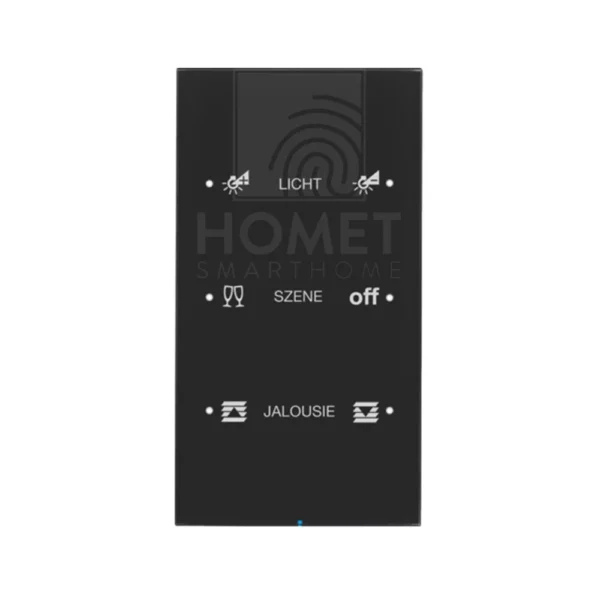

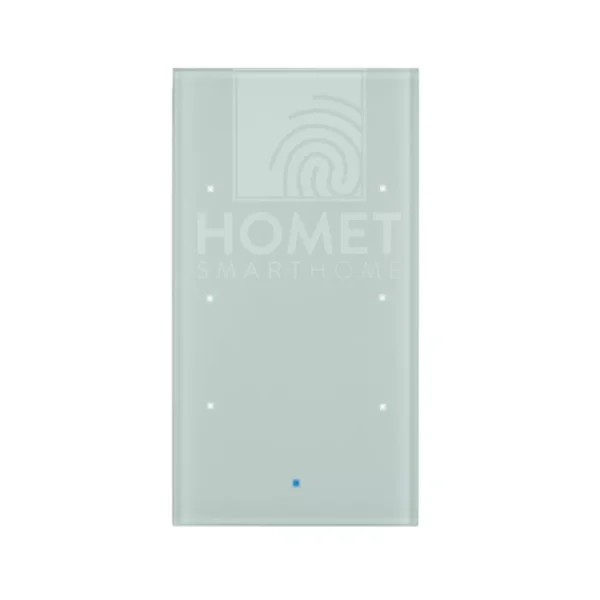

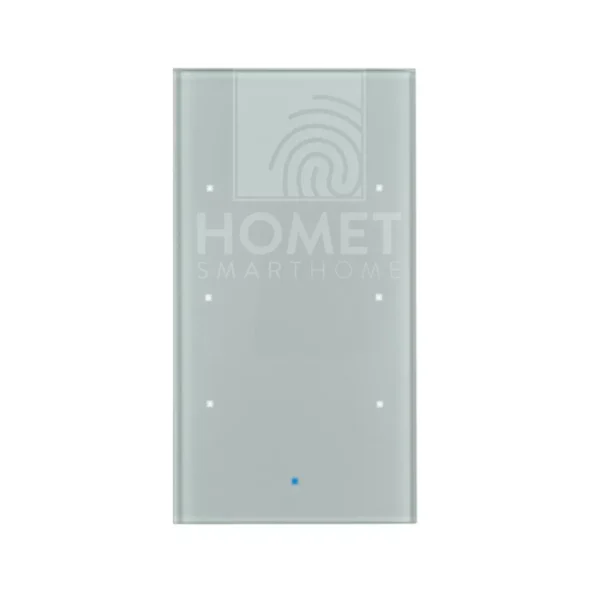

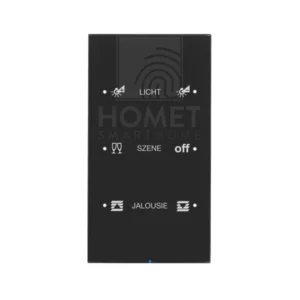

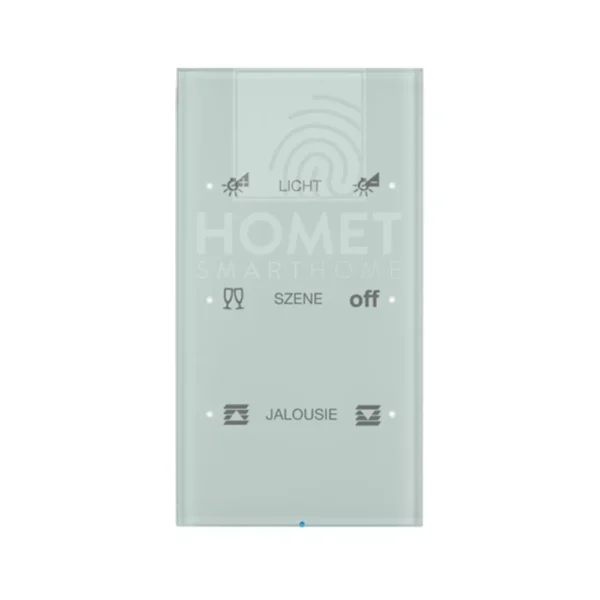

کلید لمسی شیشه‌ای شش پل برکر TS Sensor

توضیحات

کلید لمسی شیشه‌ای شش پل برکر TS Sensor

با واحد اتصال باس یکپارچه
Berker TS Sensor – پیکربندی‌شده، شیشه‌ای آلومینیومی

🔹 شماره قطعه: 75143134
🔹 کد EAN: 4011334383864

---

🔧 مشخصات فنی

معماری

• روش نصب: توکار (flush-mounting)

• نسخه فنی: پیکربندی‌شده

عملکردها

• دارای کنترل‌کننده دمای اتاق

• قابل استفاده برای عملکردهای کلید، دکمه فشاری، دیمر و کنترل پرده (کرکره)

• دارای عملکرد قفل سطح سنسور برای مثال هنگام تمیز کردن سطح شیشه‌ای

سازگاری

• قابل استفاده به‌عنوان واحد توسعه برای کلیدهای سناریوی نوری (Light Scene Push-Button)

کنترل‌ها و نشانگرها

• دارای نشانگر LED

• عملکرد با لمس سطح سنسورها از طریق LED سفید

توان مصرفی

• جریان مصرفی: 12.5 میلی‌آمپر

اندازه‌گیری

• فرستنده مقادیر (Value Transmitter): برای مقداردهی به عملکردهای دیمر، موقعیت، روشنایی و دما (در قالب 1 و 2 بایت)

نمایشگر

• نمایشگر ندارد

مواد و متریال

• رنگ نوشته‌ها: خاکستری (RGB: 105,105,105)

• رنگ خط طراحی: شیشه‌ای آلومینیومی

• رنگ: آلومینیوم

• کد رنگ RAL: RAL 9006 – آلومینیوم سفید

• جنس: شیشه

• ظاهر سطح: براق

• نوع فرآوری سطح: چاپ تمپوگرافی (Tampography)

ابعاد

• عمق کلی: 37.7 میلی‌متر

• عمق قسمت بیرون‌زده: 5.7 میلی‌متر

• ابعاد کلی (عرض × ارتفاع × عمق): 86 × 160 × 5.7 میلی‌متر

• ارتفاع: 160 میلی‌متر

• عرض: 86 میلی‌متر

کنترل LED

• LED آبی برای نمایش عملکرد

• 6 عدد LED سفید برای نمایش وضعیت‌ها

نصب و مونتاژ

• روش نصب: مخصوص نصب عمودی

اتصال

• دارای واحد اتصال باس یکپارچه (Bus Coupling Unit)

• اتصال باس از طریق ترمینال متصل‌کننده

محتویات بسته

• اتصال باس در بسته موجود است: بله

لوازم جانبی همراه

• فاقد برچسب یا فضای نوشتاری برای برچسب‌گذاری

• مناسب برای قاب‌های شیشه‌ای در طراحی مشابه (B.7)

• برای محصولات مکمل در رنگ‌ها و متریال مشابه، به پلتفرم طراحی S.1 / B.x مراجعه شود

تجهیزات

• تعداد نقاط عملکرد (Actuation Points): 6 عدد

• دارای محافظ در برابر باز شدن یا سرقت (ضد باز کردن دستی)

• نوع پیکربندی: چاپ لیزری (Laserdruck)

شرایط استفاده

• دمای عملیاتی: از 5- تا 45+ درجه سانتی‌گراد

• اندازه‌گیری دما با استفاده از سنسور داخلی یا شیء ارتباطی خارجی

• دارای سنسور دمای داخلی برای عملکرد به‌عنوان واحد توسعه کنترل

• دارای اتصال برای سنسور دمای خارجی

شناسایی

• کاربرد: سیستم‌های KNX

• خط طراحی اصلی: Berker TS Sensor – پیکربندی‌شده

• خط طراحی فرعی: KNX، Berker TS Sensor

راهنما

• متن راهنما: فقط برای استفاده در سیستم KNX مناسب است
