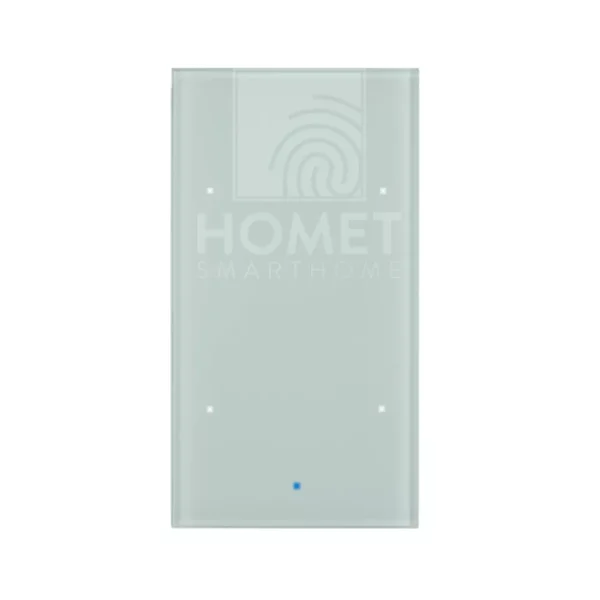

کلید لمسی شیشه‌ای چهار پل برکر TS Sensor

توضیحات

کلید لمسی شیشه‌ای چهار پل برکر TS Sensor

  شیشه‌ای سفید قطبی
🔸 شماره قطعه: 75142930
🔸 کد EAN: 4011334383833

---

🔧 مشخصات فنی

معماری

• روش نصب: توکار (flush-mounting)

• نسخه فنی: پیکربندی‌شده

عملکردها

• دارای کنترل‌کننده دمای اتاق

• مناسب برای عملکردهای کلید، دکمه فشاری، دیمر و کنترل پرده (کرکره)

• دارای عملکرد قفل سطح سنسور برای مثال هنگام تمیز کردن سطح شیشه‌ای

سازگاری

• قابل استفاده به عنوان واحد توسعه برای کلیدهای سناریوی نوری (Light Scene Push-Button)

کنترل‌ها و نمایشگرها

• دارای نشانگر LED

• عملکرد با لمس ملایم سطح سنسورها از طریق LED سفید

توان مصرفی

• جریان مصرفی: 12.5 میلی‌آمپر

اندازه‌گیری

• فرستنده مقدار (Value Transmitter): برای مقادیر دیمر، موقعیت، روشنایی و دما در فرمت 1 و 2 بایت

نمایشگر

• دارای نمایشگر: خیر

جنس و مواد

• رنگ نوشته‌ها: خاکستری (RGB: 105,105,105)

• رنگ طراحی: شیشه‌ای سفید قطبی

• رنگ اصلی: سفید قطبی (Polar White)

• رنگ استاندارد RAL: RAL 9010 – سفید خالص

• جنس: شیشه

• ظاهر سطح: براق / مات

• پردازش سطح: چاپ تمپوگرافی

ابعاد

• عمق کلی: 37.7 میلی‌متر

• عمق سطح بیرونی: 5.7 میلی‌متر

• ابعاد کلی (عرض × ارتفاع × عمق): 86 × 160 × 5.7 میلی‌متر

• ارتفاع: 160 میلی‌متر

• عرض: 86 میلی‌متر

کنترل LED

• دارای LED آبی برای عملکرد و 4 عدد LED سفید برای نمایش وضعیت

نصب و مونتاژ

• حالت نصب: عمودی (برای نصب عمودی طراحی شده است)

اتصال

• دارای واحد اتصال باس یکپارچه (Bus Coupling Unit)

• اتصال باس از طریق ترمینال اختصاصی

محتوای بسته‌بندی

• اتصال باس در بسته موجود است: بله

لوازم جانبی همراه

• قابل نوشتن یا دارای فضای برچسب: خیر

• مناسب برای فریم‌های شیشه‌ای مشابه در سری طراحی B.7

• برای محصولات تکمیلی در رنگ‌ها و مواد مشابه، به پلتفرم طراحی S.1 / B.x مراجعه شود

تجهیزات

• تعداد نواحی عملکردی (Actuation Points): 4 عدد

• دارای سیستم محافظت در برابر سرقت / باز کردن غیرمجاز

• نوع پیکربندی: چاپ لیزری

شرایط استفاده

• دمای کاری: از 5- تا 45+ درجه سانتی‌گراد

• اندازه‌گیری دما: از طریق سنسور دمای داخلی یا شیء ارتباطی خارجی

• دارای سنسور دمای داخلی برای استفاده به‌عنوان واحد توسعه کنترل‌کننده

• امکان اتصال سنسور دمای خارجی نیز وجود دارد

شناسایی

• کاربرد: سیستم‌های KNX

• خط طراحی اصلی: Berker TS Sensor – پیکربندی‌شده

• خط طراحی ثانویه: KNX، Berker TS Sensor

راهنما

• متن راهنما: فقط برای استفاده در سیستم KNX مناسب است
